| 使用环境 (Environmental conditions) | —20℃～50℃ |
| 磁钢材料( Magnet material) | 烧结钕铁(Sintered NdfeB) |
| 极数/相数(Number of poles/phase) | 8/3 |
| 绝缘等级（Insulation class） | Class B |
| 绝缘电阻（Insulation resistance） | 100MΩmin 500VDC |

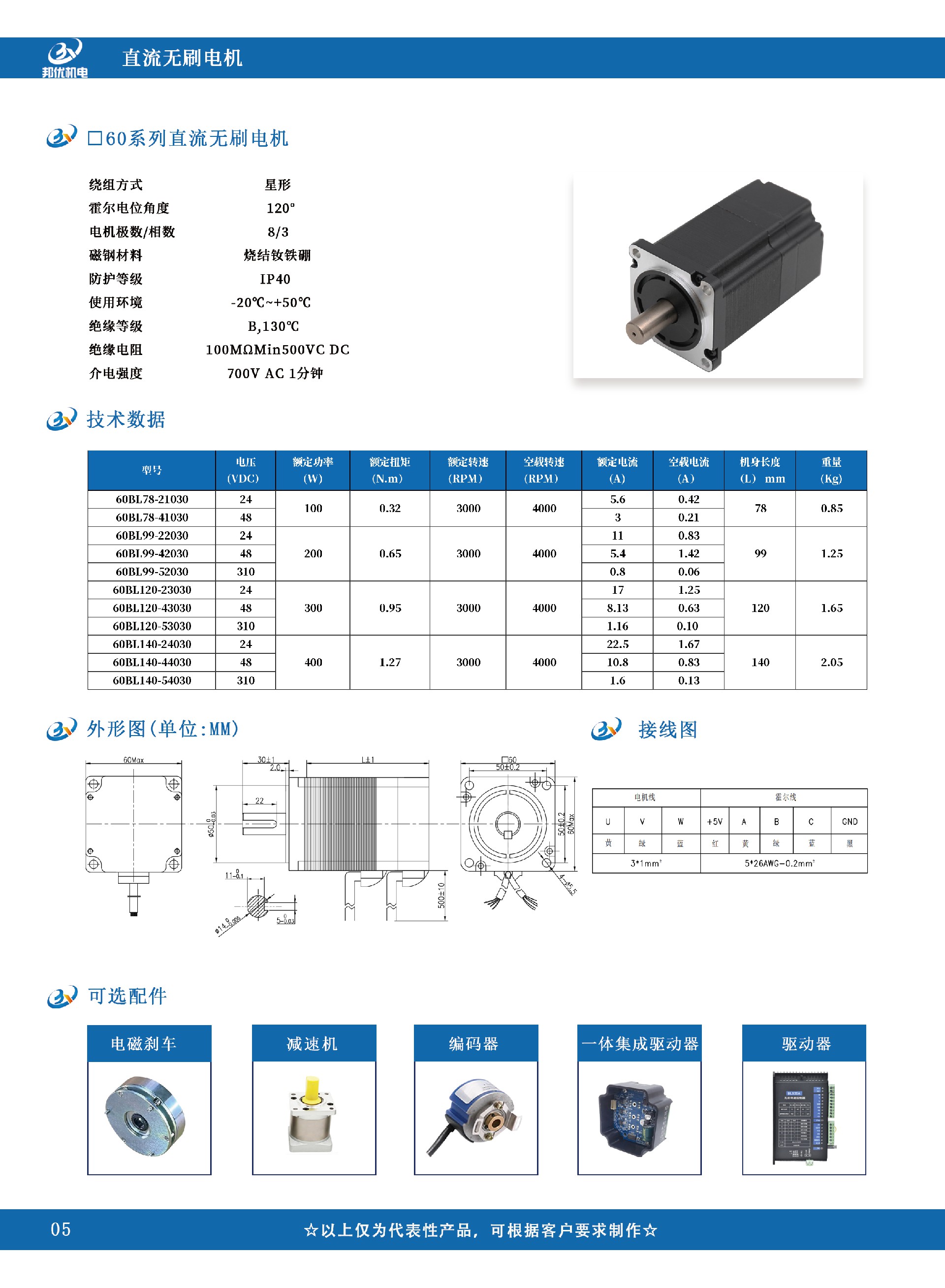

| 型号（Model） | 60BL78-430-1 | 60BL99-430-1 | 60BL120-430-1 | 60BL141-430-1 | |
| 极数（Number of Phases） | 8 | ||||
| 电压( voltage) | VDC | 48 | |||
| 额定转速(Rated speed) | rpm | 3000 | |||
| 额定转矩(Rated torque) | N.m | 0.32 | 0.65 | 0.95 | 1.27 |
| 额定电流(Rated current) | Amps. | 3 | 6 | 8.8 | 11.5 |
| 额定功率(Rated power) | Watt. | 100 | 200 | 300 | 400 |
| 峰值转距（Max torque） | N.m | 0.96 | 1.95 | 2.85 | 3.81 |
| 转矩常数(Torque constant) | N.m/Amps. | 0.114 | 0.122 | 0.126 | 0.127 |
| 反电势常数(Back EMF) | V/Krpm | 8.56 | 8.58 | 8.5 | 8.4 |
| 转子惯量(Rotor inertia) | kg.mm2 | 24 | 48 | 72 | 96 |
| 机身长L | mm | 78 | 99 | 120 | 141 |
| 重量(Weight) | Kg | 0.85 | 1.25 | 1.65 | 2.05 |
| 电机相线(粗) Phase Line | 霍尔电源(细) Hall Pw. | 霍尔信号(细) Hall signal | |||||
| U | V | W | H+ (Vcc) | H- (Gnd) | Hu | Hv | Hw |
| 黄(YEL) | 绿(GRN) | 蓝(BLU) | 红(RED) | 黑(BLK) | 黄(YEL) | 绿(GRN) | 蓝(BLU) |
