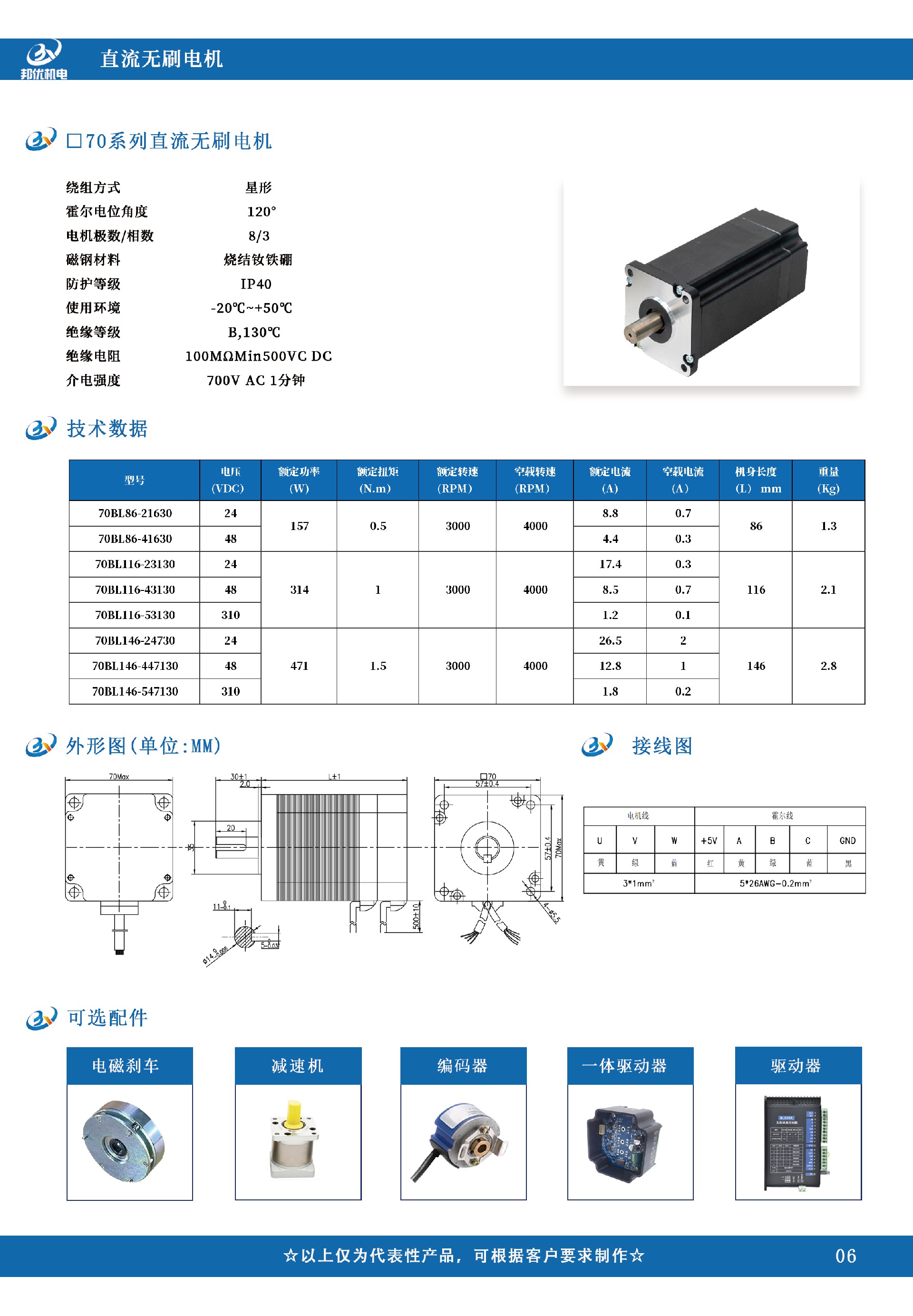

| 使用环境 (Environmental conditions) | —20℃～50℃ |
| 磁钢材料( Magnet material) | 烧结钕铁(Sintered NdfeB) |
| 极数/相数(Number of poles/phase) | 8/3 |
| 绝缘等级（Insulation class） | Class B |
| 绝缘电阻（Insulation resistance） | 100MΩmin 500VDC |
| 型号（Model） | 70BL86-230-1 | 70BL86-430-1 | 70BL116-230-1 | 70BL116-430-1 | 70BL146-430-1 | |
| 极数（Number of Phases） | 8 | 8 | 8 | 8 | 8 | |
| 电压( voltage) | VDC | 24 | 48 | 24 | 48 | 48 |
| 额定转速(Rated speed) | rpm | 3000 | 3000 | 3000 | 3000 | 3000 |
| 额定转矩(Rated torque) | N.m | 0.5 | 0.5 | 1 | 1 | 1.5 |
| 额定电流(Rated current) | Amps. | 8.8 | 4.4 | 17.4 | 8.8 | 13.1 |
| 额定功率(Rated power) | Watt. | 157 | 157 | 314 | 314 | 471 |
| 峰值转距（Max torque） | N.m | 1.5 | 1.5 | 3 | 3 | 4.5 |
| 转矩常数(Torque constant) | N.m/Amps. | 0.056 | 0.115 | 0.056 | 0.115 | 0.115 |
| 反电势常数(Back EMF) | V/Krpm | 4.6 | 9.17 | 4.5 | 9.1 | 9.1 |
| 转子惯量(Rotor inertia) | kg.mm2 | 55 | 55 | 110 | 110 | 148 |
| 机身长L | mm | 86 | 86 | 116 | 116 | 146 |
| 重量(Weight) | Kg | 1.3 | 1.3 | 2.1 | 2.1 | 2.8 |
| 电机相线(粗) Phase Line | 霍尔电源(细) Hall Pw. | 霍尔信号(细) Hall signal | |||||
| U | V | W | H+ (Vcc) | H- (Gnd) | Hu | Hv | Hw |
| 黄(YEL) | 绿(GRN) | 蓝(BLU) | 红(RED) | 黑(BLK) | 黄(YEL) | 绿(GRN) | 蓝(BLU) |
